PSC ETH以太網模塊介紹
PSC-ETH-以太網電源控制器

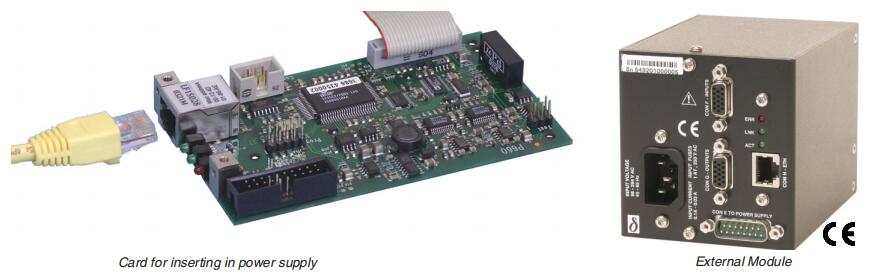

該控制器可以內置或者單獨連接外置模塊，如圖：
以太網IP網絡與電源的接口
利用現有網絡
P地址可由用戶配置
內置卡或外部模塊
lEE488-bus的繼承者
特征
16位精度編程和監控
數字用戶輸入和輸出（隔離）
更改電源模式（遠程/本地等）
狀態信號讀回
集成測序儀
軟件校準
SCPl命令
包括LabVlEW驅動程序和Visual Basic示例
集成測序儀：
任意波形生成！
或獨立自動化。
定序器集成在以太網控制器中。
用戶定義的波形可以
e6B1oN
存儲在測序儀中。
時間
將電源轉換為任意波形發生器
重復性測試與汽車
可以像PLC或獨立自動化一樣工作
步驟與實際輸入和輸出交互
電池電壓模擬、浪涌、函數發生器等。
25個自由序列，每個最多2000個
快速和非常緩慢序列的組合
從1ms到小時的步長
獨立于計算的波形發生器！
可獨立操作
特點：
PSC-ETH可以按順序控制電源，而不需要外部計算機。
定序器甚至可以控制用戶輸出并讀取用戶輸入。
序列是由用戶可編程的步驟（或程序行）構建的。
序列步驟可以執行以下操作。
設置輸出電壓和電流
可以創建循環、子程序、斜坡等。
設置數字輸出（6個可用）
跳轉到定義的步驟號，無條件或在條件下。
數字輸出、數字輸入、變量、輸出電壓或電流等待計算機觸發或暫停增量或減量輸出電壓、電流或變量設置一般變量（8個可用）或內部定時器（2個可用）序列可以通過以下方式啟動/暫停/停止：通過以太網（軟件）或用戶輸入（硬件）的命令。
J用于啟動或停止序列的數字用戶輸入使得可以通過選擇相應的輸入來選擇序列，而無需連接到計算機。
模擬輸入和輸出
2個模擬輸入和輸出具有16位分辨率。偏移和滿量程可以通過軟件校準。輸入線性誤差為+/-1 LSB，輸出線性誤差為±2 LSB。TC的典型值為10ppm/°C，每個模擬輸入和輸出都可以設置或讀取。模擬電壓在0-5VAnalog-in上標準化，輸出有一個共同的零點。
狀態監測
PSC提供邏輯狀態輸入，以監測電源的狀態信號，如CC模式、電流或電壓限制、DO故障、AC故障、過熱、PSOL等。
管理
遠程關機：啟用/禁用電源的輸出電壓。遠程：從手動控制切換到遠程控制（不在PSC-ETH模塊上）
數字用戶輸入和輸出
PSC-ETH提供八個1000V光隔離邏輯輸入，共有零位，可供定制使用。輸入阻抗為18000hm，邏輯高=2.5。。30 V，邏輯低=0 V。PSC-ETH還提供六個1000 Vopto隔離、邏輯、開漏輸出，帶有公共零位，可供定制使用。輸出阻抗為7歐姆，最大額定值為30V/200mA。
配件
PSC ETH內置：帶有示例軟件和PDF格式手冊的CD-ROM。
PSC ETH模塊：帶示例軟件和PDF格式手冊的CD-ROM，模擬電纜和電源線。
PSC ETH模塊外形尺寸（高x寬x深）
89 x85.5 x118.5毫米，重量0.7公斤
模擬輸入和輸出到機箱：邏輯輸入和輸出機箱：以太網到機箱：線路輸入到機箱：
1000伏直流電
1000伏直流電
輸入功率
1000伏直流電
寬范圍98-264VAC，48-62Hz
2500伏真空
功耗10W
電磁感應圈
舉起time@110VAC：80毫秒230伏交流電壓下的保持時間：300毫秒
排放：EN 61000-6-3，住宅、輕工業環境EN 55022B
環境溫度
市政：EN 61000-6-2，工業環境外殼：lP20
工作溫度0至+55°C
儲存溫度-20至+70°C
模型
數字用戶/O評論
訂單代碼說明
不適用
150
選項P150
ES150系列內置卡
模擬編程接頭已拆下
選項P179
ES 300
ES300系列內置卡
不適用
模擬編程接頭已拆下
SM 800
選項P256
ES800系列內置卡
可獲得的
模擬編程連接器仍然可用
1500平方米
選項P177
ES1500系列內置卡可用
模擬編程連接器仍然可用
3000平方米
選項P149
帶內置卡的ES3000系列不可用
模擬編程接頭已拆下
6000平方米
選項P157
ES6000系列內置卡可用
模擬編程連接器仍然可用
