荷蘭DELTA ELEKTRONIKA直流電源，荷蘭DELTA直流電源使用手冊及操作說明：
輸出介紹
SM7.5.80.SM18-50.SM70-AR-24和SM400-AR-4既可以用作限流恒壓源，也可以用作限壓恒流源。在電壓和電流設置交叉時，模式會急劇變化。fg.3顯示了輸出范圍。
SM70-AR-24和SM400-AR.4具有自動分級功能，電源可自動切換至斷電狀態。這種切換對用戶來說是不明顯的，它產生了輸出電壓范圍兩倍的超強電源。06 00080號SM70-AR-24在35V和70V下的最大輸出功率為840 Wis，SM400-AR-4在200V和400V下的輸出功率均為800W
顯示CV/CC設置功能按下顯示CV/CC設置按鈕，可以在前面板儀表上觀察電壓和電流控制的設置（也可以在編程時）。這允許在Cvmode下操作時設置電流限制，而不會使輸出端子短路，并且允許在CC模式下操作時在不打開負載引線的情況下設置電壓限制。
過載保護電源完全防止所有過載情況，包括短路。
輸入電壓
電源的輸入電壓范圍很寬。當線電壓低于約100-110VAC時，必須降低輸出功率，見第1-2輸入
輸出介紹
SM7.5.80.SM18-50.SM70-AR-24和SM400-AR-4既可以用作限流恒壓源，也可以用作限壓恒流源。在電壓和電流設置交叉時，模式會急劇變化。fg.3顯示了輸出范圍。
SM70-AR-24和SM400-AR.4具有自動分級功能，電源可自動切換至斷電狀態。這種切換對用戶來說是不明顯的，它產生了輸出電壓范圍兩倍的超強電源。06 00080號SM70-AR-24在35V和70V下的最大輸出功率為840 Wis，SM400-AR-4在200V和400V下的輸出功率均為800W
顯示CV/CC設置功能按下顯示CV/CC設置按鈕，可以在前面板儀表上觀察電壓和電流控制的設置（也可以在編程時）。這允許在Cvmode下操作時設置電流限制，而不會使輸出端子短路，并且允許在CC模式下操作時在不打開負載引線的情況下設置電壓限制。
過載保護電源完全防止所有過載情況，包括短路。
輸入電壓
電源的輸入電壓范圍很寬。當線電壓低于約100-110VAC時，必須降低輸出功率，見第1-2輸入
輸入電流該裝置具有有源功率因數校正（PFC）功能。因此，輸入電流幾乎是正弦波。這意味著輸入電流的均方根值和諧波失真將相對較低。

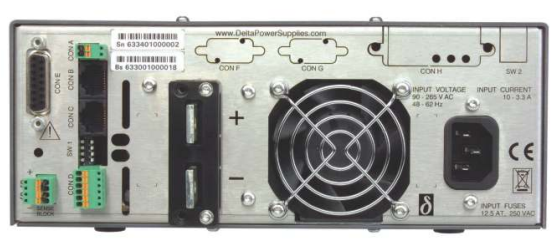

后面板圖片及接口位置如圖
