關于模擬量編程
荷蘭DELTA ELEKTRONIKA直流電源，荷蘭DELTA直流電源使用手冊及操作說明：
輸出電壓和電流可以通過外部模擬電壓編程。這種編程非常精確和線性。電平也按5 y標準化。輸入端有一個由串聯電阻器和并聯齊納二極管組成的保護電路（見圖3-4）。電容器將速度限制在安全值。請注意，模擬輸入（和輸出）不是浮動的，但公共端連接到負輸出端。0的錯誤連接會導致接地回路跳閘。排除故障后，保險絲將復位（PTC保險絲）。關于獨立編程，請參閱下一段。SM18-50 直流電源，SM 70-AR-24直流電源，SM400-AR-4直流電源。
深圳市勵德恒業科技有限公司長期經銷荷蘭DELTA直流電源，DELTA穩壓電源
關于隔離模擬編程
為防止可能導致編程錯誤的接地回路，請使用獨立的編程源。如果無法實現，請使用可在設備內部構建的可選lSOAMP CARD（$-product）。使用ISO AMP CARD，可以防止設備和編程源之間的接地回路。
以太網/iee488/r232編程
Delta Elektronika PSC-ETH、PSC-488和PSC-232控制器可以內置在裝置內。電壓和電流可以很容易地編程和讀回。此外，盡管計算機可以讀取狀態輸出。
監測輸出
荷蘭DELTA ELEKTRONIKA直流電源，荷蘭DELTA直流電源使用手冊及操作說明：
輸出電壓和電流可以通過外部模擬電壓編程。這種編程非常精確和線性。電平也按5 y標準化。輸入端有一個由串聯電阻器和并聯齊納二極管組成的保護電路（見圖3-4）。電容器將速度限制在安全值。請注意，模擬輸入（和輸出）不是浮動的，但公共端連接到負輸出端。0的錯誤連接會導致接地回路跳閘。排除故障后，保險絲將復位（PTC保險絲）。關于獨立編程，請參閱下一段。SM18-50 直流電源，SM 70-AR-24直流電源，SM400-AR-4直流電源。
深圳市勵德恒業科技有限公司長期經銷荷蘭DELTA直流電源，DELTA穩壓電源
關于隔離模擬編程
為防止可能導致編程錯誤的接地回路，請使用獨立的編程源。如果無法實現，請使用可在設備內部構建的可選lSOAMP CARD（$-product）。使用ISO AMP CARD，可以防止設備和編程源之間的接地回路。
以太網/iee488/r232編程
Delta Elektronika PSC-ETH、PSC-488和PSC-232控制器可以內置在裝置內。電壓和電流可以很容易地編程和讀回。此外，盡管計算機可以讀取狀態輸出。
監測輸出
監測器輸出的電壓為0-5V，與輸出電流或電壓成正比。使用監測器可以很容易地測量輸出電流（見圖3-6）。監測器輸出用op-amp緩沖，并用串聯電阻器和并聯齊納二極管保護（見圖3-7）。圖3-5中的表格顯示了監測輸出的阻抗水平。關于在脈動負載上使用lmon，請參閱本章第20段。

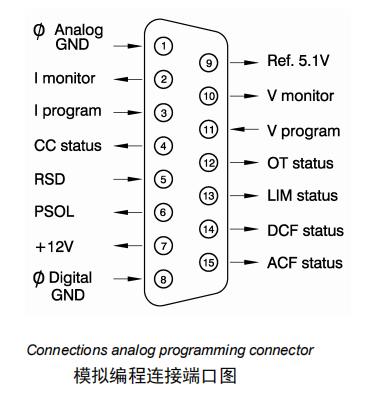

附模擬量接口針腳定義圖
