INT MOD SER 安裝使用注意事項：
DELTA直流電源，DELTA直流穩壓電源，串并聯接口及操作步驟
警告！當SM3300單元連接到主電源時，切勿連接到電源輸入、電源輸出或感測連接器！
安全蓋用于覆蓋這些輸入和輸出。
在裝置中插入接口關閉裝置。
斷開該裝置與主電源的連接。
等待3分鐘，讓內部電容器放電。
在后側選擇一個未使用的插槽。
接口可以插入任何空閑插槽1…4。

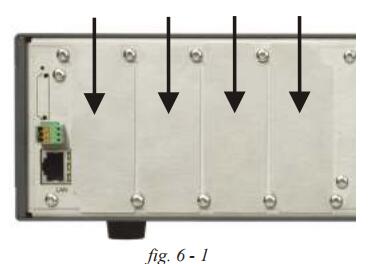

見圖6-1。
擰下2個torx T10螺釘并拆下槽蓋。。插入接口并將2個螺釘放回以固定接口。
連接接口
*串行接口上的可用連接器有：-RS232n的9極D型母連接器（與Pc連接時使用1:1電纜（隨接口提供）-USB的B型插座（與Pc相連的電纜隨接口提供
-RS485或RS422的推入式連接器使用直徑為0.3。。。0.5mm，具有足夠的電路電壓額定值。關于安全，串行編程連接器處于保護接地級別。
將電纜連接到編程源。再次連接主電源，檢查所有安全蓋的表面。
打開設備。
單元配置。該裝置將自動檢測新插入的接口。。界面圖標將顯示在顯示屏上，見圖6-4。要通過界面編程電壓和/或電流，請分別為CV和CC設置正確的電源，見以下示例：
例如，該接口安裝在插槽2中。要通過此接口對CV設置進行編程，請通過前菜單轉到配置->源->V設置，并將其設置為插槽2。
要通過此界面對CC設置進行編程，請轉到配置->源->I設置，并將其設置為插槽2。
如果設備通過局域網連接到網絡，則也可以通過web界面或以太網命令設置源，而不是通過前菜單。
學習串口編程
該單元可以使用串行編程命令進行編程。可用命令概述見表4.1。
首先，必須執行命令“CHn”，通過設置其通道號（地址）來激活接口。變量是1…32之間的數字。例如“CH 1'命令”CH？“查詢活動串行接口的通道。
有關表6.1中命令的更多詳細信息，請參閱以太網和序列器程序手冊的第5章。
編程速度
，從低輸出電壓到高輸出電壓的編程幾乎與負載無關。
在打火機上編程到低電壓需要更多時間。這是由輸出電容器引起的，由于電源不能吸收電流，因此只能由負載放電。
使用可選的電源接收器，編程速度幾乎與負載無關。使用可選的高速編程，上升和下降時間快5到25倍。請注意，使用此選項。輸出紋波更大。
通過串行接口進行監控
.通過編程命令“MEASURE：”可以監測電壓、電流或功率。有關詳細信息，請參閱手冊“以太網和序列器編程SM3300”。
注意：在脈動負載下，電流和功率監測不會與輸出電流和功率完全匹配。這主要是由通過輸出電容器的電流引起的。
故障排除
檢查編程源是否設置到正確的插槽。檢查輸出是否打開，聯鎖是否連接，遠程關機是否低。
第一個編程命令必須是“CH n”，否則接口將不會被激活。
檢查通信是否正常工作；“*lDN？”必須返回有效值。確保以終止字符LF結束查詢。（ASCll中LF=0xOAh）
注意：串行接口使用“.”（點）作為十進制符號，而不是'，（逗號）。檢查您的程序是否使用Microsoft Windows?區域設置中的設置。
請更改您的程序以專門使用“”?；蛘邔⑹M(jìn)制符號更改為'。在您的區域設置中（從控制面板）。
檢查電源的輸出是否不受限制。關于調整限制設置，請參閱SM3300手冊
檢查CV和CC的值是否都不為零。當電流控制設置為零時，不可能對電壓進行編程，反之亦然。檢查電源是否處于所需模式（CV或CC）。在編程電壓時，設備必須處于CV模式，在編程電流時，設備也必須處于CC模式。
10校準
接口校準不適用。
11設置
.通過網頁進行設置。
總線類型：USBcom設備通道編號：ch 1波特率：bps 9600數據位：8停止位：1流控制：無
奇偶校驗位：無
Slewrate：禁用終端：禁用差分通信：半雙工
PC上的端口設置
波特率：bps 9600數據位：8
奇偶校驗位：非停止位：1流控制：無
DELTA直流電源，DELTA直流穩壓電源，串并聯接口及操作步驟
此系列包含DELTA SM 66-AR-110 ，SM 100-AR-75，SM 330-AR-22 ，SM 660-AR-11等型號。
警告！當SM3300單元連接到主電源時，切勿連接到電源輸入、電源輸出或感測連接器！
安全蓋用于覆蓋這些輸入和輸出。
在裝置中插入接口關閉裝置。
斷開該裝置與主電源的連接。
等待3分鐘，讓內部電容器放電。
在后側選擇一個未使用的插槽。
接口可以插入任何空閑插槽1…4。
見圖6-1。
擰下2個torx T10螺釘并拆下槽蓋。。插入接口并將2個螺釘放回以固定接口。
連接接口
*串行接口上的可用連接器有：-RS232n的9極D型母連接器（與Pc連接時使用1:1電纜（隨接口提供）-USB的B型插座（與Pc相連的電纜隨接口提供
-RS485或RS422的推入式連接器使用直徑為0.3。。。0.5mm，具有足夠的電路電壓額定值。關于安全，串行編程連接器處于保護接地級別。
將電纜連接到編程源。再次連接主電源，檢查所有安全蓋的表面。
打開設備。
單元配置。該裝置將自動檢測新插入的接口。。界面圖標將顯示在顯示屏上，見圖6-4。要通過界面編程電壓和/或電流，請分別為CV和CC設置正確的電源，見以下示例：
例如，該接口安裝在插槽2中。要通過此接口對CV設置進行編程，請通過前菜單轉到配置->源->V設置，并將其設置為插槽2。
要通過此界面對CC設置進行編程，請轉到配置->源->I設置，并將其設置為插槽2。
如果設備通過局域網連接到網絡，則也可以通過web界面或以太網命令設置源，而不是通過前菜單。
學習串口編程
該單元可以使用串行編程命令進行編程。可用命令概述見表4.1。
首先，必須執行命令“CHn”，通過設置其通道號（地址）來激活接口。變量是1…32之間的數字。例如“CH 1'命令”CH？“查詢活動串行接口的通道。
有關表6.1中命令的更多詳細信息，請參閱以太網和序列器程序手冊的第5章。
編程速度
，從低輸出電壓到高輸出電壓的編程幾乎與負載無關。
在打火機上編程到低電壓需要更多時間。這是由輸出電容器引起的，由于電源不能吸收電流，因此只能由負載放電。
使用可選的電源接收器，編程速度幾乎與負載無關。使用可選的高速編程，上升和下降時間快5到25倍。請注意，使用此選項。輸出紋波更大。
通過串行接口進行監控
.通過編程命令“MEASURE：”可以監測電壓、電流或功率。有關詳細信息，請參閱手冊“以太網和序列器編程SM3300”。
注意：在脈動負載下，電流和功率監測不會與輸出電流和功率完全匹配。這主要是由通過輸出電容器的電流引起的。
故障排除
檢查編程源是否設置到正確的插槽。檢查輸出是否打開，聯鎖是否連接，遠程關機是否低。
第一個編程命令必須是“CH n”，否則接口將不會被激活。
檢查通信是否正常工作；“*lDN？”必須返回有效值。確保以終止字符LF結束查詢。（ASCll中LF=0xOAh）
注意：串行接口使用“.”（點）作為十進制符號，而不是'，（逗號）。檢查您的程序是否使用Microsoft Windows?區域設置中的設置。
請更改您的程序以專門使用“”?；蛘邔⑹M(jìn)制符號更改為'。在您的區域設置中（從控制面板）。
檢查電源的輸出是否不受限制。關于調整限制設置，請參閱SM3300手冊
檢查CV和CC的值是否都不為零。當電流控制設置為零時，不可能對電壓進行編程，反之亦然。檢查電源是否處于所需模式（CV或CC）。在編程電壓時，設備必須處于CV模式，在編程電流時，設備也必須處于CC模式。
10校準
接口校準不適用。
11設置
.通過網頁進行設置。
總線類型：USBcom設備通道編號：ch 1波特率：bps 9600數據位：8停止位：1流控制：無
奇偶校驗位：無
Slewrate：禁用終端：禁用差分通信：半雙工
PC上的端口設置
波特率：bps 9600數據位：8
奇偶校驗位：非停止位：1流控制：無
