ZAPEX齒形聯軸器ZI系列
- 品牌：???FLENDER
- 型號：???ZAPEX ZI
FLENDER公司生產的ZAPEX 齒形聯軸器尤其適合在惡劣工況下使用，例如，在冶金行業或水泥行業中使用。
ZAPEX 聯軸器還具有承載能力高、設計緊湊等突出特點。
ZAPEX ZI系列齒式聯軸器結構類型：
ZIN 標準結構
ZIZS 帶接頭
ZIW 帶中間軸
ZIBT 帶偏向制動盤
ZIBG 帶垂直制動盤
ZINA 帶軸向反應限制器
ZIZA 帶接頭及軸向反應限制器
ZINV 垂直型
ZIN 軸向位移
ZIZI 帶電氣絕緣
ZAPEX齒形聯軸器ZI系列尺寸及技術參數
尺寸 額定扭矩 最大扭矩 過載扭矩 疲勞扭矩 抗扭剛度 允許傾斜
單位 Nm Nm Nm Nm Nm mm
1 850 1700 3400 340 500 1
1.5 1700 3400 6800 680 1400 1
2 3350 6700 13400 1340 2500 1
2.5 6000 12000 24000 2400 5800 1
3 10000 20000 40000 4000 9200 1
3.5 16000 32000 64000 6400 16600 1
4 23600 47200 94400 9440 27300 1
4.5 33500 67000 134000 13400 41500 1.5
5 47500 95000 190000 19000 61000 1.5
5.5 67000 134000 268000 26800 79000 1.5
6 90000 180000 360000 36000 99000 1.5
7 125000 250000 500000 50000 156000 1.5

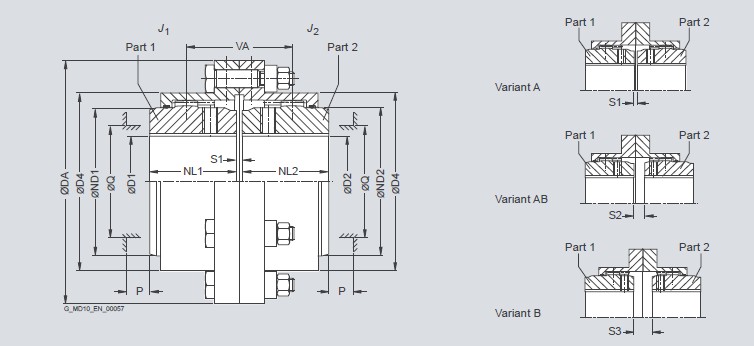

ZAPEX齒形聯軸器ZI系列ZIN結構圖紙

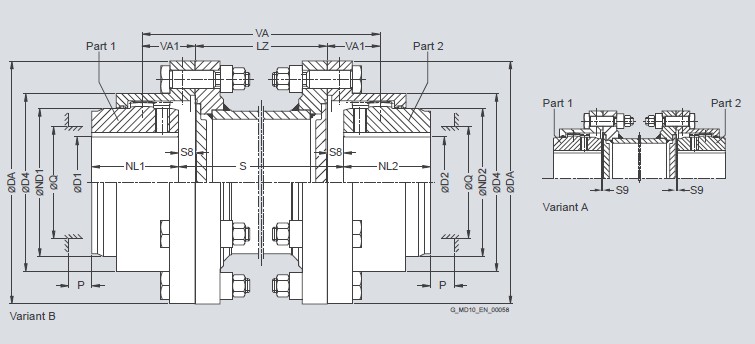

ZAPEX齒形聯軸器ZI系列ZIN結構圖紙
