DELTA ELEKTRONIKA程控電源SM18-50
- 品牌：???DELTA ELEKTRONIKA
- 型號：???SM18-50
DELTA ELEKTRONIKA程控電源SM18-50
以太網/IEEE4888/RS232編程功能介紹：訂購編碼P256
DELTA直流電源SM18-50除了標準配置外的15pin模擬量編程功能以外，還可以選配Ethernet以太網/IEEE4888以及RS232等數字通信方式。
本文以Ethernet以太網通信接口為例做重點介紹：：訂購編碼P256
Ethernet以太網模塊可以利用終端用戶現有網絡資源，通過用戶設置IP地址來實現直流電源的遠程控制和操作。
可以通過內置集成，也可以對現有電源購置外置模塊進行連接和設置。
DELTA SM18-50直流電源可以通過16比特精度進行電壓、電流編程和反饋，可以切換電源控制模式比如本地/遠程，
還可以用軟件進行校準。LabVIEW驅動器程序可以讓客戶可以自由的設計編程軟件進行匹配對接。
PSC-ETH通信模塊正是通過一個Sequencer來設置輸出電壓、電流，而不需要一臺外部電腦。還可以控制用戶的輸出，
取用戶輸入，包括電壓值的增加和衰退以及電流的各種變化值。
對應SM18-50來說，當額外選購了Ethernet以太網模塊，自帶的Analog模擬量編程接口依然選擇，這就為客戶提供了更廣泛的使用模式。
DELTA ELEKTRONIKA程控電源SM18-50

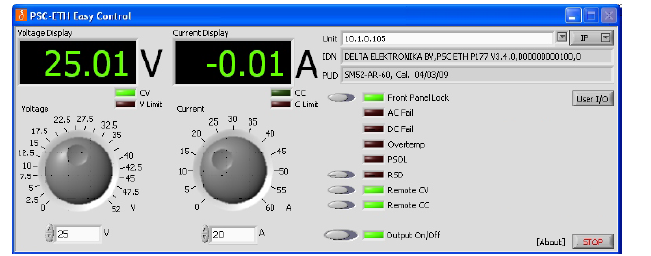

SM18-50的Ethernet簡易操作界面圖

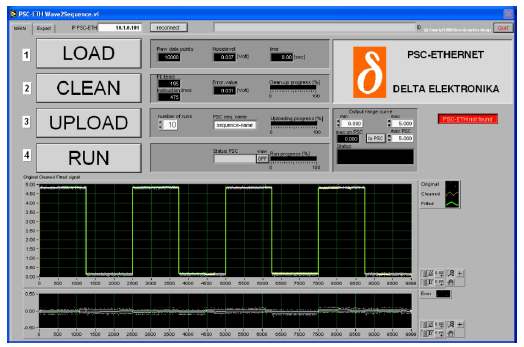

SM18-50的Ethernet Wave2Sequence界面

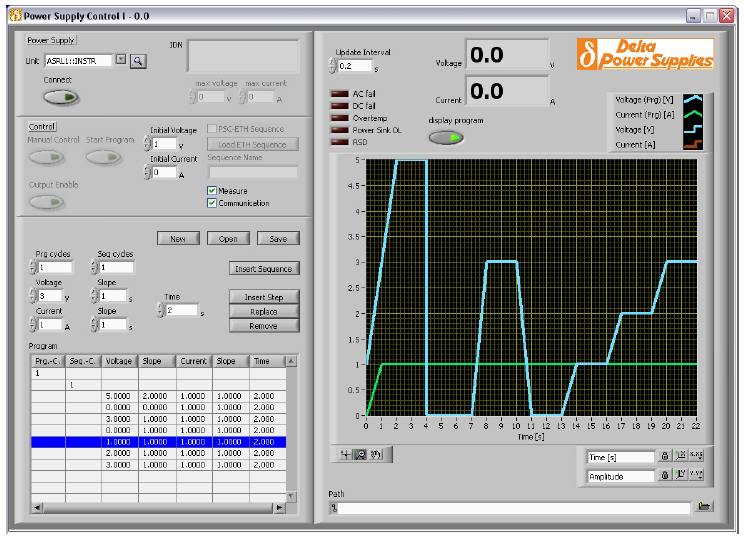

SM18-50的Ethernet控制界面圖
首次開機時Ethernet設置方法介紹：：訂購編碼P256
首先設置DIP 1號開關SW1在OFF的位置上，當DIP開關在該位置， 后面板CON E接口Pin 11針腳的
Vprog編程功能以及Pin3針腳的Iprog 功能就被關閉。但是所有其他的信號可以正常使用，對于CON H的以太網通信接口則可以激活使用。
使用SCPI指令來設置 REMOTE CV這個對電壓編程或者REMOTE CC對電流編程。也可以按遠程/手動切換按鈕多次來完成。
