枕式壓頭PFCL 201C/CE(瑞典ABB傳感器)
更新：2014-3-14 0:04:35??????點擊：
- 品牌：???ABB
- 型號：???PFCL 201C/CE
產品介紹
瑞典ABB傳感器 - 枕式壓頭PFCL 201C/CE
垂直枕式壓頭是軋機和處理線（退火、酸洗、鍍鋅線等）的理想選擇。該壓頭由整塊不銹鋼制成，具有很高的彈性系數，極其堅固。它能夠安裝在軸承座下方。測量垂直分力，可以雙向測量。
該壓頭有三種版本：
- PFCL 201C，裝有用于連接電纜的Cannon連接器，非常適用于處理線。
- PFCL 201CD，配有20米聚四氟乙烯固定連接電纜，是一種適用于處理線應用的解決方案。
- PFCL 201CE，適用于軋機環境，配有帶護套的固定連接電纜，非常適用于軋機應用。
PFCL 201C/PFCL 201CD/PFCL 201CE技術參數：
| 額定載荷 |
|
|
|
|
|
|
測量方向的額定載荷 |
kN
|
5.0
|
10.0
|
20.0
|
50.0
|
|
|
Lbs.
|
1125
|
2250
|
4500
|
11250
|
| 測量方向的擴展載荷 |
kN
|
7.5
|
15.0
|
30.0
|
75.0
|
|
|
Lbs.
|
1688
|
3375
|
6750
|
16875
|
|
|
|
|
|
|
|
| 容許的橫向載荷 |
|
|
|
|
|
|
|
kN
|
2.5
|
5.0
|
10.0
|
25.0
|
| 橫向 (kN), h=300 mm |
Lbs.
|
563
|
1125
|
2250
|
5625
|
|
|
|
|
|
|
|
| 過載能力 |
|
|
|
|
|
| 測量方向 |
|
|
|
|
|
|
|
kN
|
50.0
|
100.0
|
200.0
|
500.0
|
|
|
Lbs.
|
11250
|
22500
|
45000
|
112500
|
|
|
|
|
|
|
|
| 橫向 (kN), h=300 mm |
kN
|
2.5
|
5.0
|
10.0
|
20.0
|
|
|
Lbs.
|
563
|
1125
|
2250
|
4500
|
|
|
|
|
|
|
|
| Deflection |
mm
|
0.02
|
0.02
|
0.02
|
0.02
|
|
|
1/1000 inch
|
0.8
|
0.8
|
0.8
|
0.8
|
| 彈性系數 |
kN/mm
|
250
|
500
|
1000
|
2500
|
|
|
1000 Lbs./inch
|
1430
|
2860
|
5720
|
14300
|

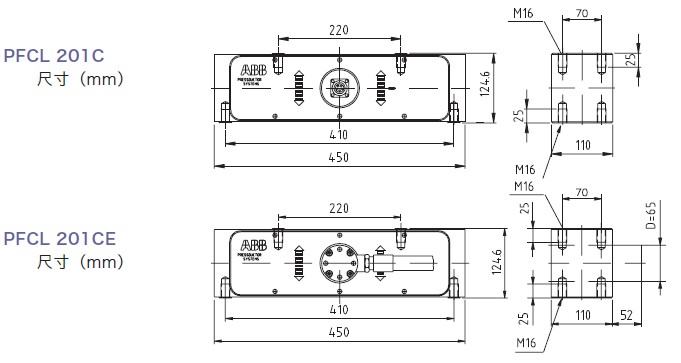

枕式壓頭PFCL 201C/CE尺寸圖
