ABB帶鋼張力測量概述
- 品牌：???ABB
- 型號：???PFCL 201C/CE 5-50kN
概述：
當前，現代化的軋機必須具備高精確度的測量技術。實現最佳的工藝質量和最高的生產效率是現代化生產企業永恒的追求。帶材張力，是冷軋工藝中實現高精度帶材厚度控制的關鍵參數之一。為了達到盡可能高的精度，帶材張力計是最好、最可靠的工具。在加速和減速過程中，將帶材張力穩定在期望的范圍內，精確的帶材張力測量是關鍵。
Millmate帶材張力測量系統包括一個Millmate400控制器、一個接線盒和兩個適當量程的壓頭。壓頭可用于兩個不同方向上的力測量，一種是垂直方向的力測量，另外一種是水平方向的力測量，具體取決于實際應用。
ABB的設備易于安裝和操作。我們長期提供安裝支持和售后服務。ABB在冷軋領域的豐富經驗，使得我們?cè)谶@一特定領域具備非常豐富的專業應用知識。Pressductor技術的優點包括高測量精確度和各個力方向的高過載能力。所有壓頭都具有極高的過載、震動、沖擊耐受力，以及良好的防塵和防腐蝕能力。所有枕式壓頭的都采用了高耐受性的不銹鋼以及密封的內部元件。軋機專用壓頭適用于極其惡劣的環境，例如冷連軋機以及鍍鋅和酸洗作業線等。
系統結構：
工廠網絡
本地網絡
現場總線
互聯網
Millmate 厚度測量系統
Stressometer板型儀系統
Millmate帶材張力測量系統
枕式張力測量系統
Millmate軋制力測量系統
Millmate帶材邊
Pressductor? 技術和測量原理：
ABB的Millmate 帶材張力測量系統壓頭，是以1954年獲得專利的、著名的Pressductor?磁致效應為基礎的，根據該原理，鋼材的磁特性會受到機械作用力的影響。在傳感器內有四個孔。相互垂直的兩個線圈通過這些孔纏繞在一起。一個線圈被施加交流電，另一個線圈作為測量線圈。由于兩個線圈相互垂直，只要傳感器上沒有負荷，它們之間就沒有磁耦合。如果傳感器上有負荷（如圖所示），磁場特性就會改變。在受力方向上鋼材的導磁率將降低，在垂直方向上將增加。這導致磁通對稱性發生變化，部分磁通將誘導二次側線圈產生感應電壓。感應電壓與負荷成比。
壓頭：
ABB的帶材張力測量系統壓頭有四種版本，其中三種用于垂直力測量，一種用于水平力測量。壓頭具有多種規格，包括多種量程范圍，能夠提供與測量力FR成比例的輸出信號。ABB的壓頭具有堅固的結構和優秀的防護等級，
內部包含Pressductor力傳感器，適用于惡劣的軋制環境，可防灰塵、液體、蒸汽和腐蝕性物質。根據磁致效應原理，該壓頭的設計使其無需傳感器本體的壓縮變形即可生產測量信號。從機械角度看，枕式壓頭實際上就是一個不銹鋼實體塊，具有很高的彈性系數，其強度和剛度對于注重過載保護和對振動敏感的應用至關重要。某些壓頭能夠承受高達30倍額定張力的過載。

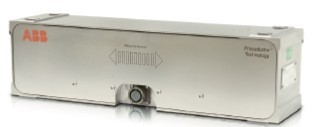

PFCL 201C/CE 5 – 50 kN
垂直枕式壓頭是軋機和處理線（退火、酸洗、鍍鋅線等）的理想選擇。該壓頭由整塊不銹鋼制成，具有很高的彈性系數，極其堅固。它能夠安裝在軸承座下方，測量垂直分力，可以雙向測量。
該壓頭有三種版本：
- PFCL 201C，裝有用于連接電纜的Cannon連接器，非常適用于處理線。
- PFCL 201CD，配有20米聚四氟乙烯固定連接電纜，是一種適用于處理線應用的解決方案。
- PFCL 201CE，適用于軋機環境，配有帶護套的固定連接電纜，非常適用于軋機應用。
枕式壓頭

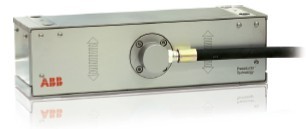

PFCL241-SE 200 kN
壓頭 PFCL241-SE 是多輥軋機以及其他帶材張力較高的軋機應用的理想選擇。它還可以用于處理線中的大張力應用。這種壓頭是一種由整塊不銹鋼制成的實心張力
計，具有與其它Pressductor枕式壓頭類似的高彈性系數，極其堅固。它能夠安裝在軸承座下方，測量垂直分力，可以雙向測量。PFCL241-SE適用于軋機環境，配有帶護套的固定連接電纜。

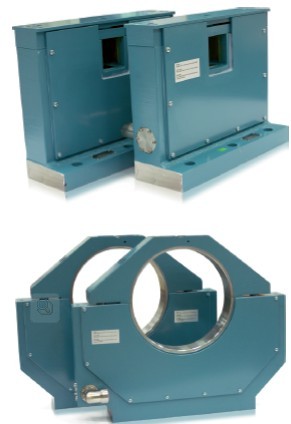

垂直測量定制的Millmate帶材張力測量系統壓頭
PFBL 141B/C 4 – 400 kN
定制壓頭——專為滿足您的軋機和具體需求而設計。
這種垂直測量的Millmate帶材張力測量系統壓頭采用非常成熟的設計，能夠在最?lèi)毫拥沫h(huán)境中進行精確的測量，例如冷連軋機的中間機架的測量。另外一個應用是在多輥軋機中的測量——精確的張力控制是關鍵。這種類型的壓頭對于垂直的力非常敏感，但是對于橫向力不敏感。這種壓頭具有兩種版本，用于固定輥軸或旋轉輥軸。
橫向測量枕式壓頭
PFTL 201C/CE/D/DE 10 – 100 kN
橫向枕式壓頭主要用于處理線上的測量，例如退火、酸洗和鍍鋅線。
橫向分力很適合測量帶材張力。壓頭只測量帶材張力，不包括輥重。測量結果可達到最高的精確度。實心不銹鋼的設計具有卓越的靈敏度、精確度和堅固性，以及很高的彈性系數。
- PFTL 201C/D ，裝有用于連接電纜的Cannon連接器，非常適用于處理線。
- PFTL 201CE/DE，適用于軋機環境，配有帶護套的固定連接電纜。
控制單元：
Millmate 400控制器
Millmate 400控制器，能夠提供多種功能，同時易于使用。該控制單元內置多種機械安裝模式。這意味著用戶只需根據分步菜單操作，即可設置控制單元和進行正確的帶材張力計算。
