ABB軋制力測量概述

更新：2013-11-8 15:37:16??????點擊：

品牌：???ABB
型號：???PFVL 141C

產品介紹

概述

當前，現代化的軋鋼廠必須具有高精確度的測量技術。實現最佳工藝質量和最高生產效率是現代化生產企業永恒的追求。當前市場對軋制產品提出了更嚴格的需求，因此也對軋鋼設備提出了更高的要求。精確的軋制力測量對于實

現正確的輥縫設置、從軋機操作側到傳動側真實的力分布以及支承輥軸承和軋輥偏心的監控至關重要。Millmate軋制力測量系統將所有這些重要功能融于一體。

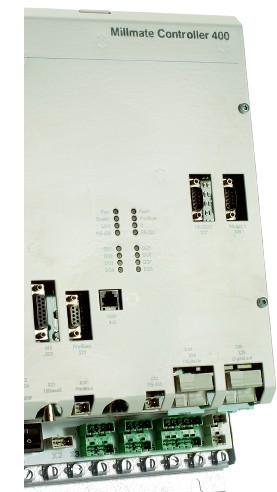

Millmate軋制力測量壓頭是軋機的重要組成部分。堅固可靠的Pressductor壓磁式壓頭結合智能、可靠的通信技術，是實現精確的軋制力測量的關鍵。Millmate軋制力測量系統包括一個Millmate 控制器（MC 400）和兩個與匹配單元相連的壓頭。各式各樣的壓頭類型和寬泛的測量范圍，使其可幾乎可以對所有應用進行力測量。ABB設備，易于安裝和操作。我們提供安裝支持以及長期的售后保障和支持。憑借ABB在軋鋼行業豐富的經驗，我們?cè)谶@個領域能夠提供廣博的應用專業知識。

Pressductor? 技術和測量原理

ABB的Millmate 軋制力測量壓頭，是以1954年獲得專利的、著名的Pressductor?磁致效應為基礎的，根據該原理，鋼材的磁特性會受到機械作用力的影響。在傳感器內有四個孔。相互垂直的兩個線圈通過這些孔纏繞在一起。一個線圈被施加交流電，另一個線圈作為測量線圈。由于兩個線圈相互垂直，只要傳感器上沒有負荷，它們之間就沒有磁耦合。如果傳感器上有負荷（如圖所示），磁場特性就會改變。在受力方向上鋼材的導磁率將降低，在垂直方向上將增加。這導致磁通對稱性發生變化，部分磁通將誘導二次側線圈產生感應電壓。感應電壓與負荷成比。

用于軋機的ABB力測量系統

壓頭、控制裝置和可選配件的選擇

ABB的軋制力測量系統提供了多種壓頭、控制單元和可選配件，以供選擇，可以滿足您對于軋機系統精確、可靠的軋制力測量的所有需求。

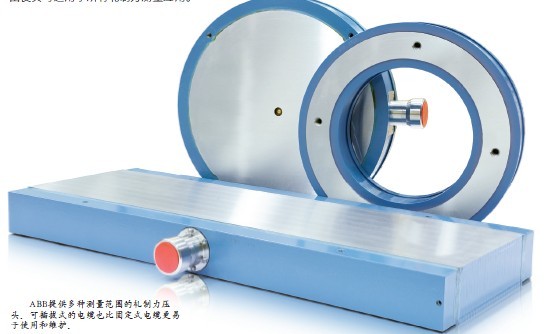

有三種Millmate軋制力壓頭類型供您選擇：圓形、矩形和環形。

圓形壓頭通常安裝在軋機壓下螺絲下面。

矩形壓頭通常安裝在下方支承輥軸承座下面。

環形壓頭通常安裝在軋機壓下螺母和機架之間。

控制單元可以根據您的系統要求和通信要求進行選擇。

壓頭
ABB提供多種測量范圍的軋制力壓頭。可插拔式的電纜也比固定式電纜更易于使用和維護。適應惡劣環境的Millmate軋制力測量壓頭內部的高穩定性元件被密封在堅固的不銹鋼保護殼內的，這些元件用于壓頭內置標定和溫度補償功能。由于其低阻抗和高功率信號輸出的特點，Millmate軋制力測量壓頭對于絕緣要求極低，即使絕緣降至10kΩ水平仍可以保證測量精度。壓頭輸出信號經標度后，可實現相同類型和規格的壓頭之間的完全互換。各式各樣的類型和寬泛的測量范圍使其可適用于所有軋制力測量應用。

圓形壓頭PFVL 141C ABB軋制力測量壓頭
